| Minimum Order Quantity : | 1 piece | Giá bán : | Please contact us to get the latest price. |
|---|---|---|---|
| Packaging Details : | Tray in Carton | Delivery Time : | 10 days |
| Điều khoản thanh toán : | T/T,D/P,D/A,L/C,Western Union, | Supply Ability : | 100K pcs/day |
| Place of Origin: | DongGuan of China | Hàng hiệu: | DGKYD |
|---|---|---|---|
| Chứng nhận: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Model Number: | DGKYD211B073FD2A4DP |
|
Thông tin chi tiết |
|||

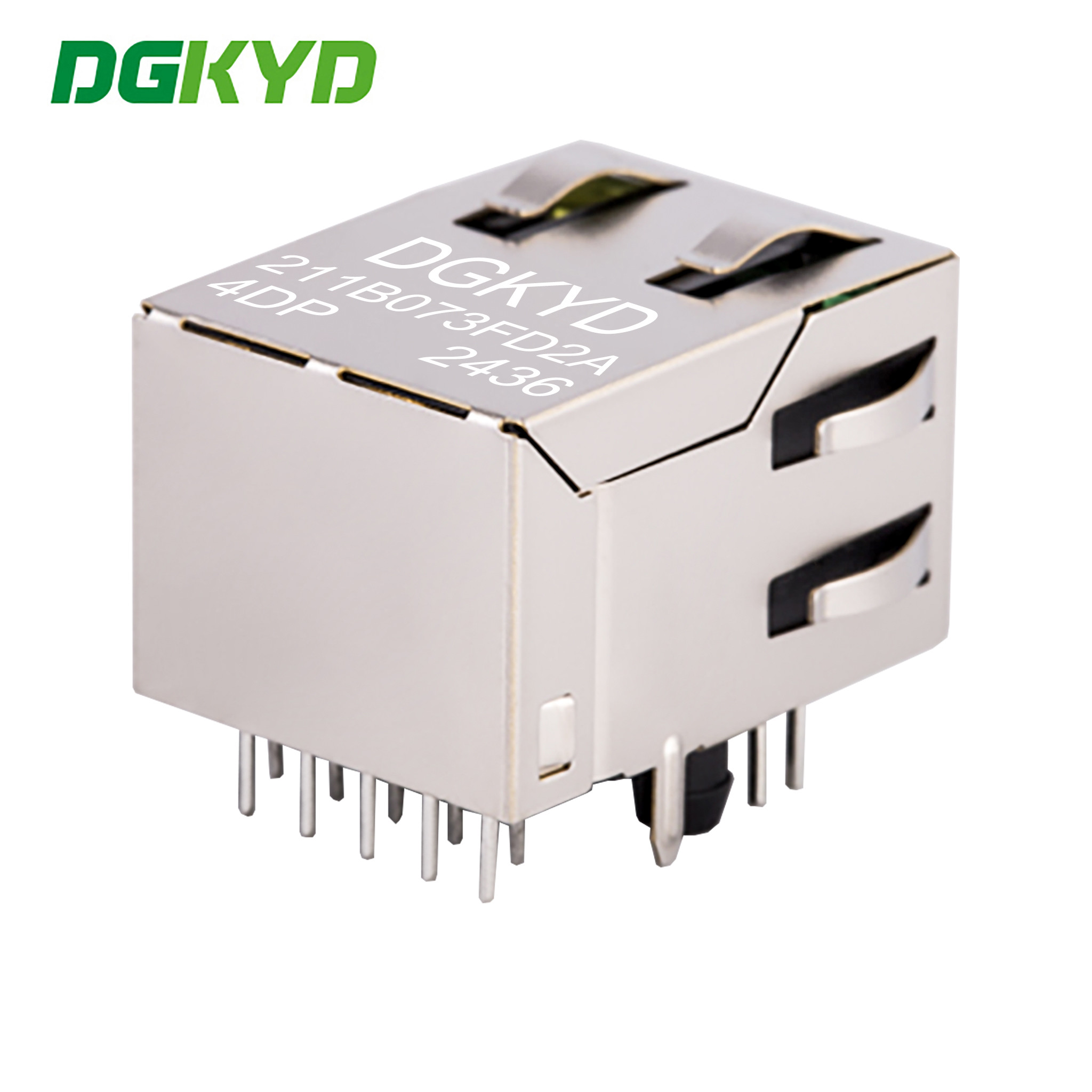

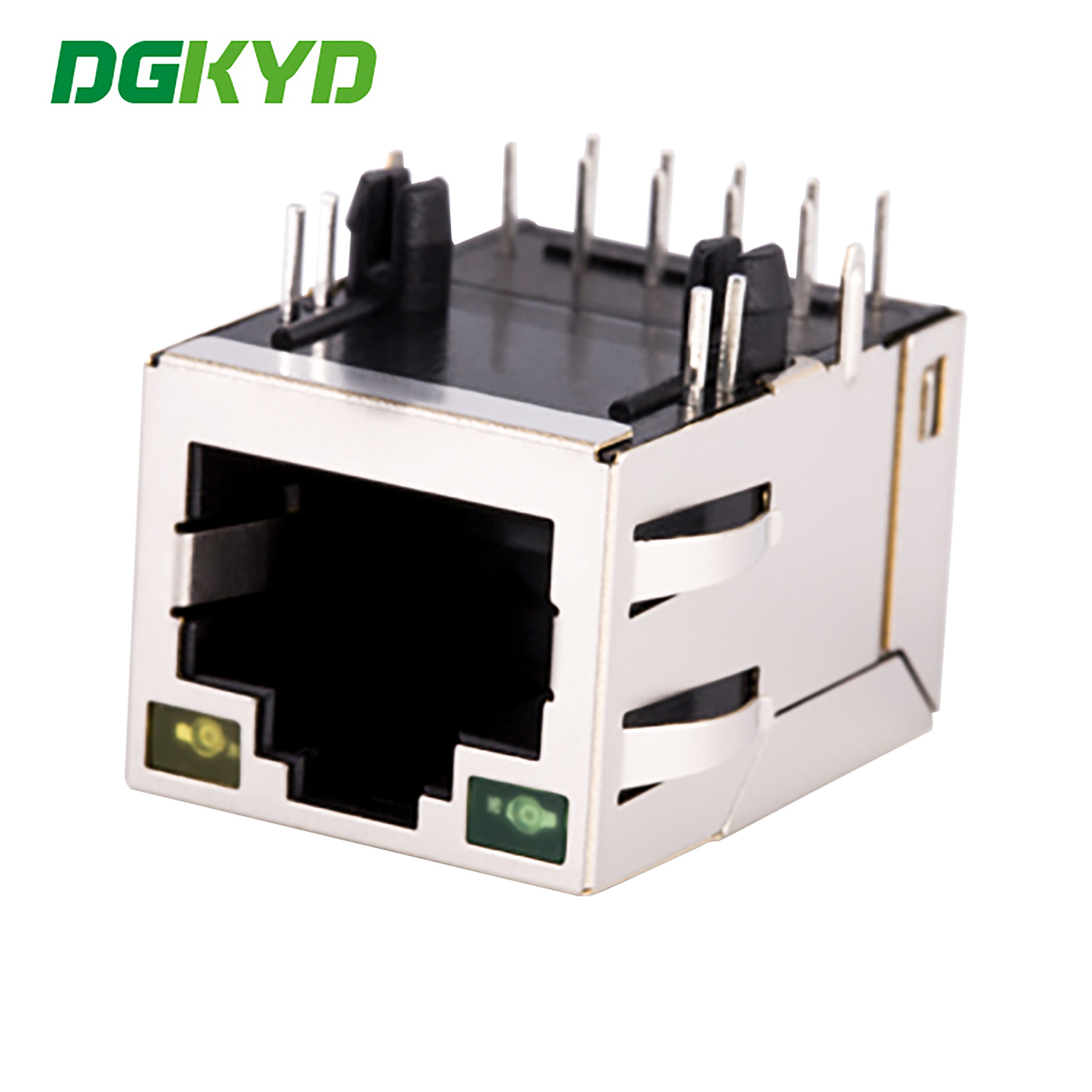

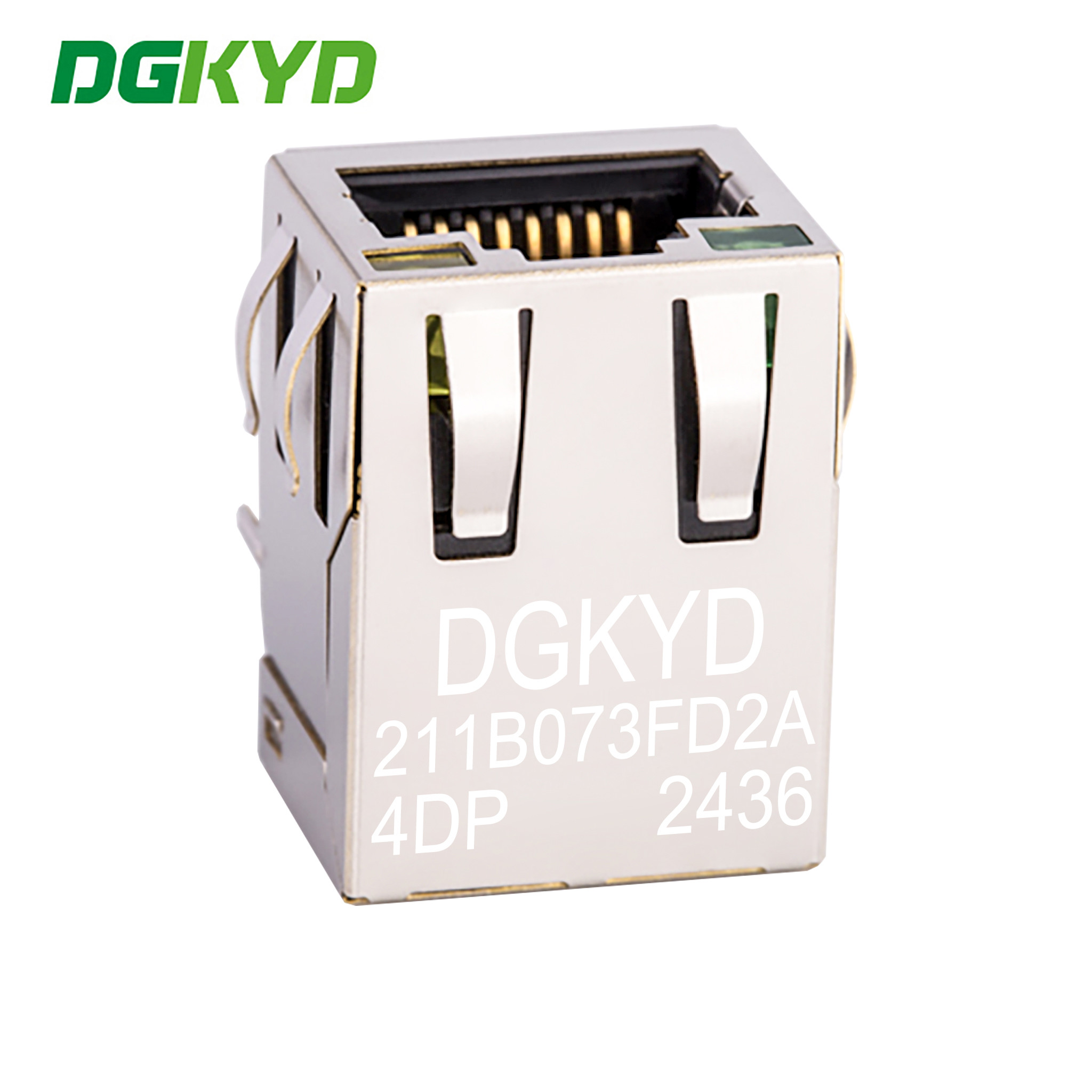

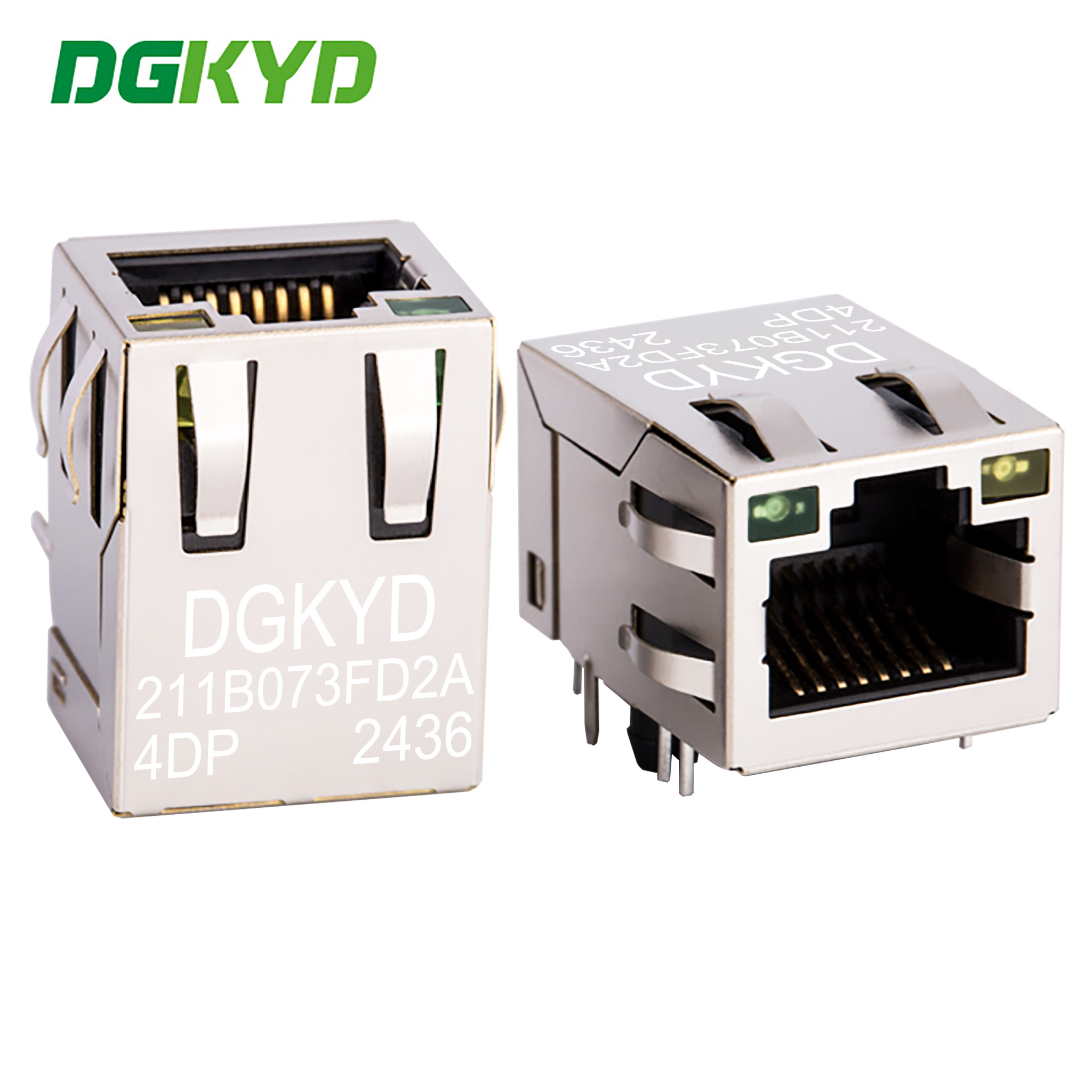

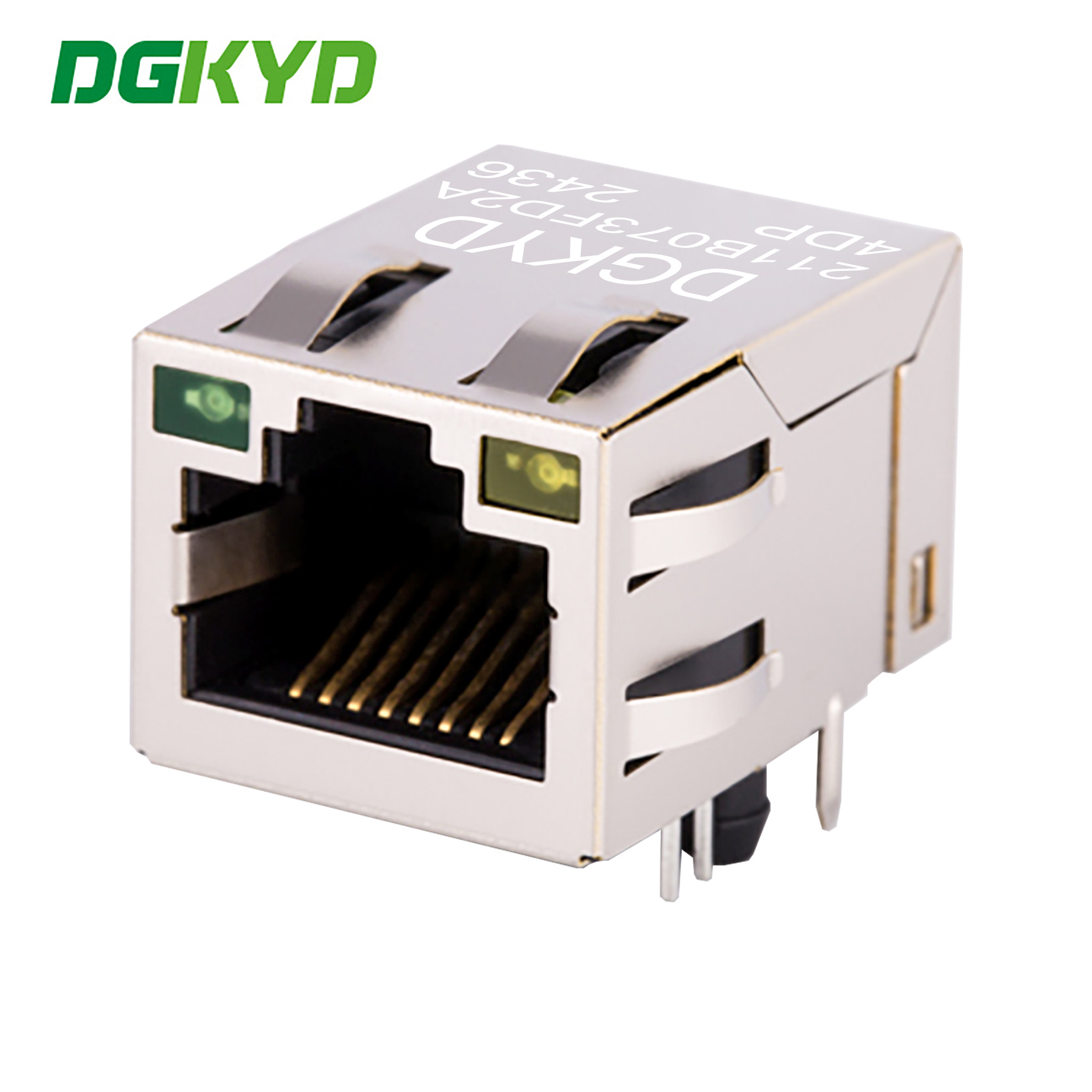

| Tên sản phẩm: | RJ45 với máy biến áp | Lõi nhựa: | Chất độn sợi thủy tinh PBT Đen(UL94V-0),ROHS |
|---|---|---|---|
| Kiểu: | jack nữ rj45 | Số cổng: | Cổng đơn RJ45 |
| Lá chắn RJ45: | Đúng | Nhà ở: | Phenolic, PBT Đen (UL94V-0) |
| Nhiệt độ hoạt động: | -40°C~+85°C | Nhiệt độ bảo quản: | -40°C~+85°C |
| dẫn đến: | Xanh/Vàng | ||
| Làm nổi bật: | DGKYD211B073FD2A4DP,DGKYD211B073FD2A4DP RJ45 Connector,TAB-UP Ethernet Filter RJ45 Connector |
||
Mô tả sản phẩm
Tài liệu Đặc tả Sản phẩm
DGKYD211B073FD2A4DP.pdf
Thông số
| Mã sản phẩm | DGKYD211B073FD2A4DP | Thương hiệu | DGKYD/OEM/ODM |
| Xuất xứ | Quảng Đông, Trung Quốc | Chứng nhận | RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Loại sản phẩm | Đầu nối-Mô-đun | Kiểu đầu nối | Jack |
| Loại Jack | RJ45 | Loại đầu nối | Jack Mô-đun |
| Kiểu khóa | Tiêu chuẩn | Khóa | TAB-UP |
| Bộ lọc | Có bộ lọc | Tùy chọn LED | Có LED |
| Màu LED | Có L-Xanh lá/R-Vàng | Chặn bảng | Có chặn bảng |
| Được che chắn | Có | Áp dụng cho | Bảng mạch in |
| Tốc độ hiệu suất | 100/1000 BASE-T/TX | Thích hợp cho loại hàn | Hàn lại (Tùy chọn). |
| Cấu hình cổng | Cổng đơn | Số vị trí | 10 |
| Cấu hình Jack | 1X1 | Thiết bị đầu cuối mỗi cổng | 8 |
| Vật liệu che chắn | Hợp kim đồng mạ niken sơ bộ | Định hướng lắp PCB | Lối vào bên (Góc vuông) |
| Vật liệu mạ vùng tiếp xúc | Vàng 6u/15u/30u/50u | Vật liệu đế tiếp xúc | Đồng phốt pho |
| Vật liệu mạ tiếp xúc đuôi hàn | Thiếc-Chì trên Niken | Kiểu lắp PCB | Lỗ xuyên |
| Phương pháp kết nối với bảng mạch | Lỗ xuyên-Ép | Khóa bảng | Có/Không có khóa bảng |
| Vật liệu vỏ | PBT Polyester | Màu vỏ | Đen |
| Nhiệt độ vật liệu vỏ | Tiêu chuẩn | Xếp hạng chống cháy UL | UL 94V-0 |
Thông số vật liệu:
Ứng dụng:
Đầu nối RJ45 tích hợp chủ yếu dùng cho:
• Card mạng 10/100/1000M, card mạng PCMCIA, Hub USB, switch mạng, router, bộ thu phát quang, bộ thu phát quang,
điện thoại IP,hộp giải mã internet, camera internet, cầu nối mạng, máy tính, viễn thông, MODEM,
HomePNA, DSL/ADSL, v.v.
Thông số điện ở 25°C
．Suy hao chèn: 1-100MHZ -1.0dB tối đa
．Suy hao phản hồi: 1-30MHZ -16.0dB tối thiểu
30-60MHZ -14.0dB tối thiểu
60-80MHZ -10.0dB tối thiểu
．Xuyên âm: 1-30MHZ -40.0dB tối thiểu
30-60MHZ -35.0dB tối thiểu
60-80MHZ -30.0dB tối thiểu
．CMR: 1-100MHZ -35dB tối thiểu
．Hi-pot: 1500v AC 6S 1mA
．Tỷ lệ vòng dây: 1CT:1CT±3%
．OCL: 350uH @100KHZ 100Mv 8mA DC
Loại giao diện: đầu pha lê ứng dụng: Ethernet 10 / 100 / 1000BASE-T
Loại: RJ45 tích hợp mạch từ
Tần số hoạt động: đặc tính tần số cao: lọc, chống nhiễu
Nhiệt độ hoạt động:40 °C - 85 °C
Nhiệt độ lưu trữ: - 40 °C - 85 °C
Hàn không chì: hàn sóng cao tới 265 °C
Phụ kiện mạch tích hợp dòng RJ45 đầy đủ, nhà sản xuất đầu nối mạng RJ45 cung cấp trực tiếp
1. Mô hình kinh doanh: Nhà sản xuất
2. Thời gian giao hàng: giao hàng đúng hẹn, khoảnghai tuần.
3. Thông số kỹ thuật tùy chọn: đèn báo LED (xanh lá, vàng, đỏ, cam, xanh dương, LED hai màu)>
Che chắn có hoặc không có ngón tay EMI
tỷ lệ cuộn dây của lõi từ
tùy chọn mạch từ đa dạng
mạ vàng tiếp xúc (FU, 3U, 6U, 15u, 30U, 50U)
vật liệu vỏ nhựa (PBT, PA46, PA9T, LCP)
4. Các đặc tính điện của sản phẩm đáp ứng tiêu chuẩn ngành, hình thức và đặc tính cơ học đáp ứng kích thước hình thức, tiêu chuẩn ngành sản xuất cơ khí và tiêu chuẩn bảo vệ môi trường. Sự hài lòng của bạn là mục tiêu dịch vụ của chúng tôi!
Thông số hiệu suất:
1. Áp dụng cho Ethernet, tỷ lệ cuộn dây: 1CT: 1CT
2. Đáp ứng tiêu chuẩn IEEE 802.3 & ANSI X 3.263
3. Độ tự cảm hở mạch (OCL): 350uH (TỐI THIỂU) @ 100kHz, 0.1VRMS với 8Ma DC thiên vị4. Quy trình hàn sóng 265 °C Tối đa đáp ứng yêu cầu tiêu chuẩn EU ROHS
5. Điện áp chịu đựng: 2250
VDC 1mAtối đa, 60s 6.
Trở kháng: 100 ohms7. Giao diện RJ45 đáp ứng tiêu chuẩn FCC
68.5 8. Điện trở DC: 1.5 Ω
Câu hỏi thường gặp:
1. Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là nhà sản xuất. Chào mừng bạn đến với nhà máy của chúng tôi.
2. Q: Còn thời gian giao hàng của bạn thì sao?
A: Đối với các sản phẩm có sẵn, hàng hóa sẽ được giao trong vòng 5-7 ngày làm việc sau khi thanh toán. Đối với các sản phẩm tùy chỉnh và hết hàng, thời gian giao hàng sẽ được xác nhận theo số lượng đặt hàng của bạn.
3. Q: Bạn có thể cung cấp mẫu không? Chúng có miễn phí không?
A: Có. Thông thường chúng tôi có thể cung cấp 2-3 mẫu sản phẩm tiêu chuẩn miễn phí để thử nghiệm.
4. Q: Tôi có thể đặt logo của riêng mình lên đó không?
A: Có. Là một nhà sản xuất có 11 năm kinh nghiệm OEM, chúng tôi hoàn toàn có khả năng tùy chỉnh sản phẩm cho bạn.
