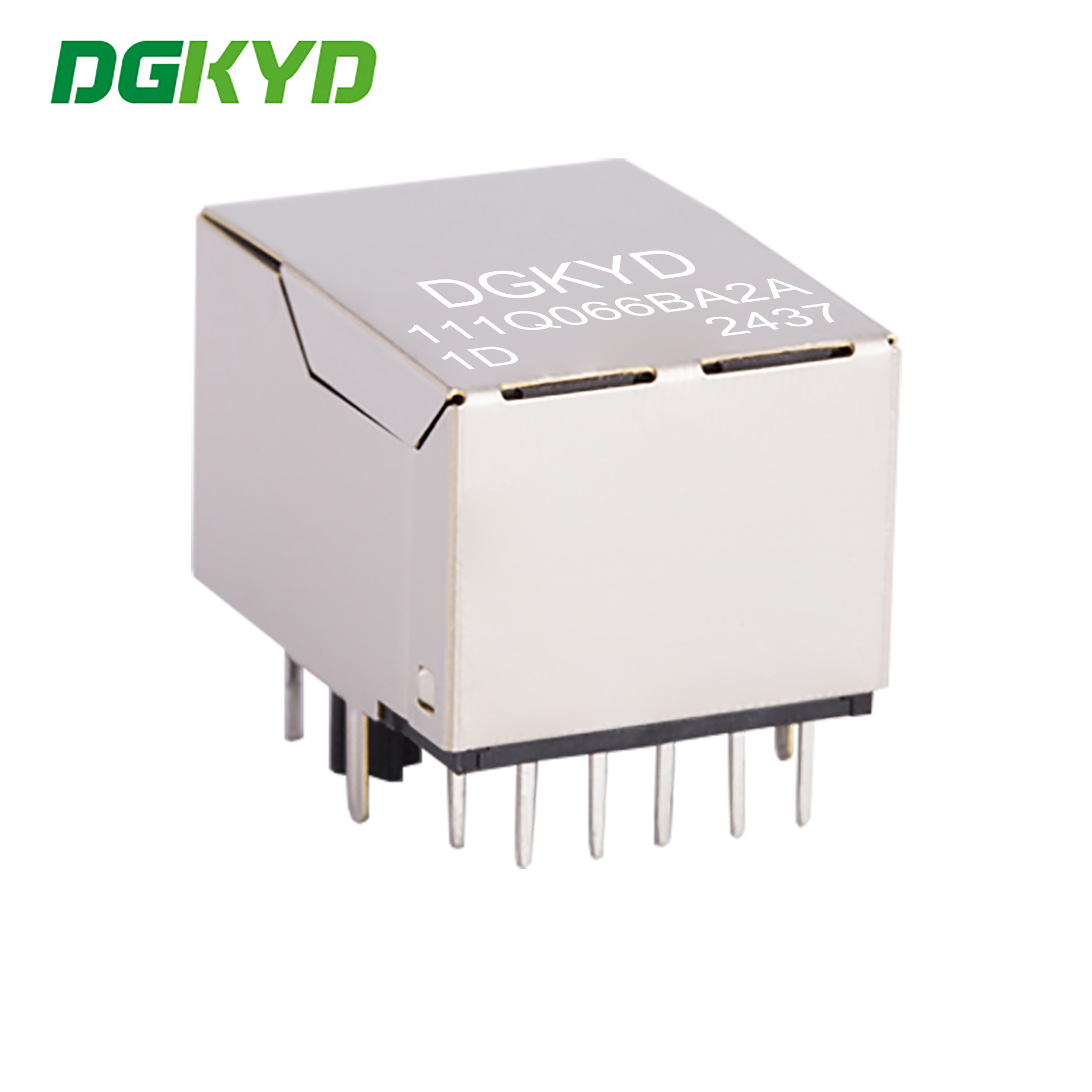

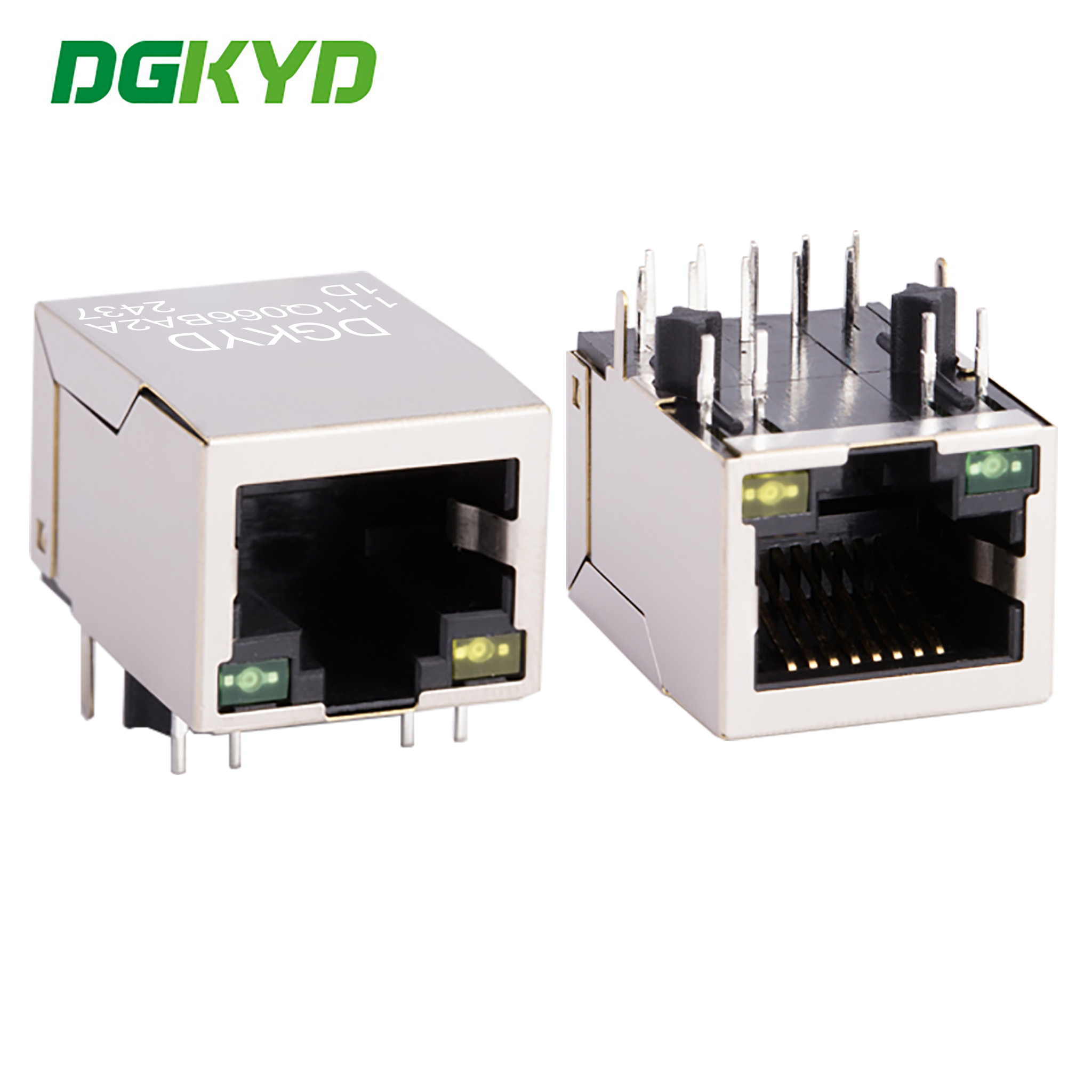

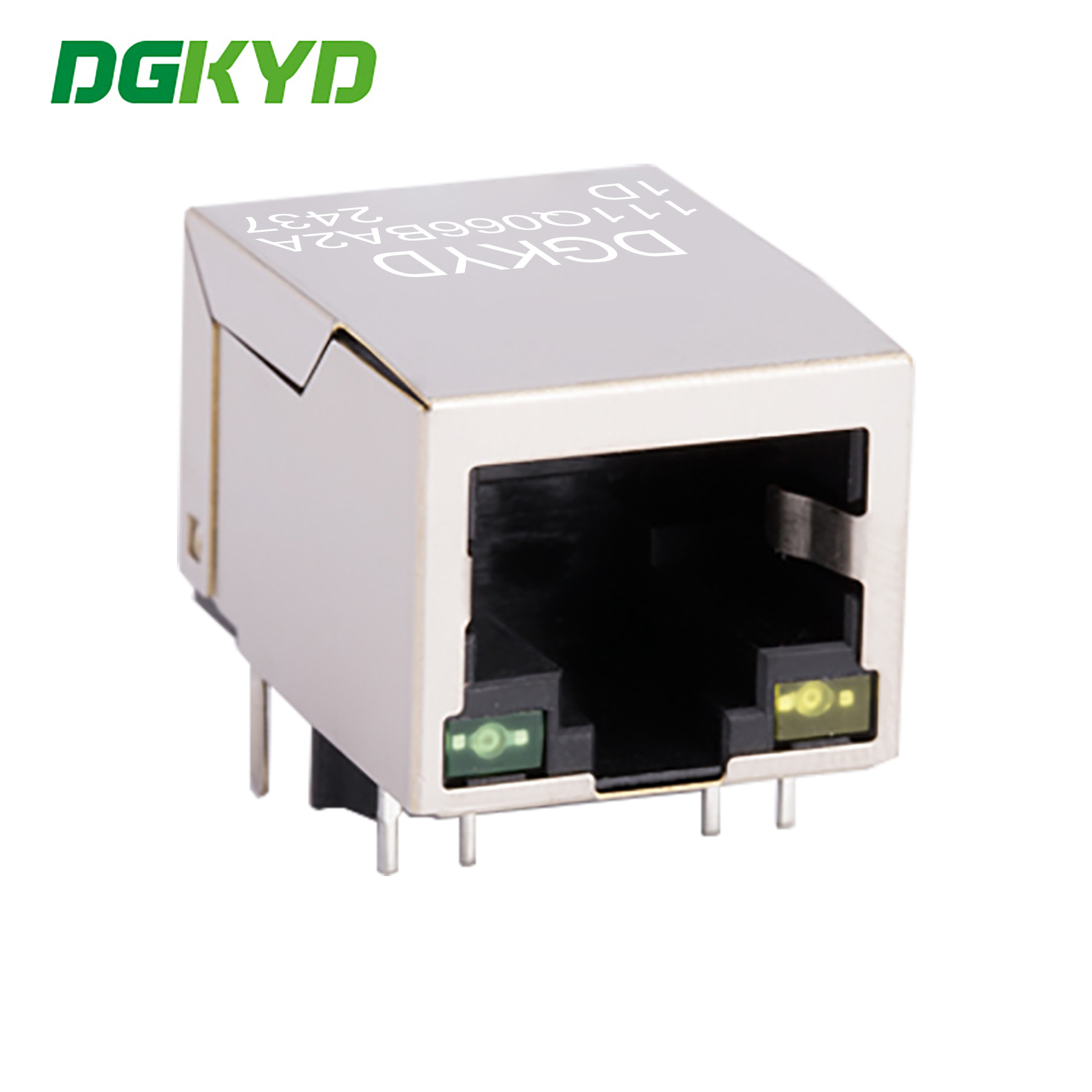

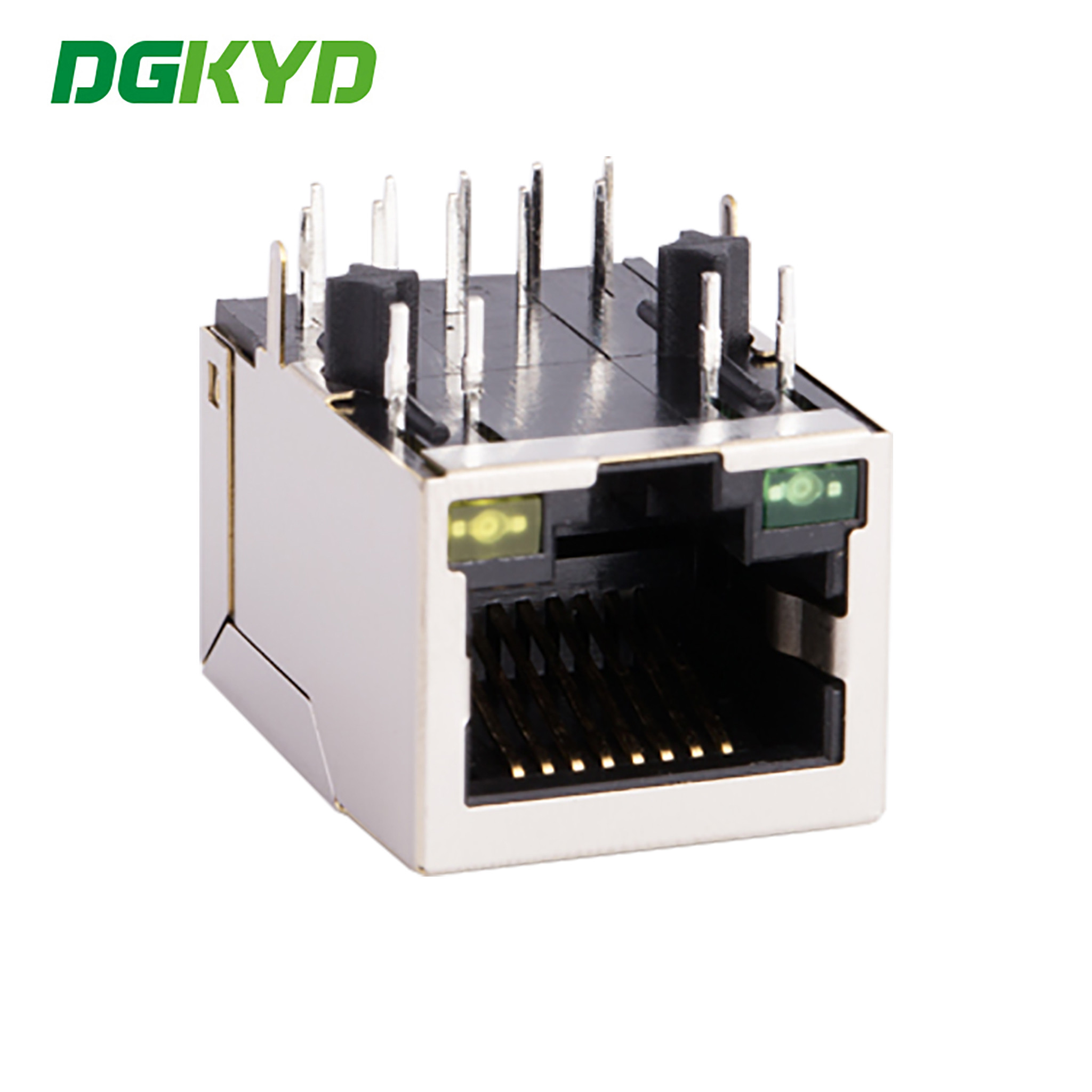

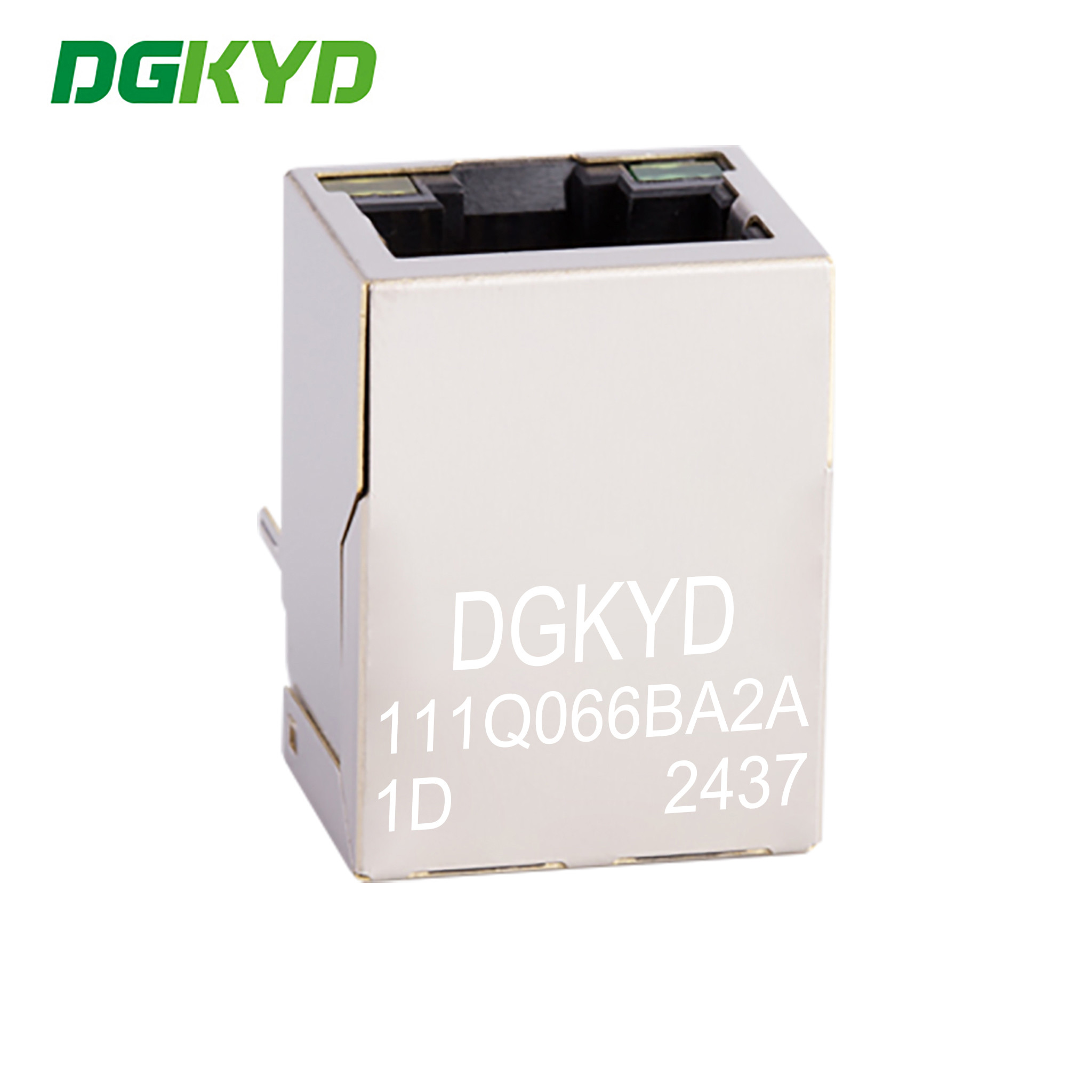

DGKYD111Q066BA2A1D 10/100 BASE-TX được lọc tích hợp LED 10 PIN DIP kết nối được che chắn

Số lượng đặt hàng tối thiểu : đàm phán Giá bán : Please contact us to get the latest price.
chi tiết đóng gói : 1080Tray trong Carton Thời gian giao hàng : 10 ngày
Điều khoản thanh toán : T / T, D / P, D / A, L / C, Western Union, MoneyGram Khả năng cung cấp : 100 nghìn chiếc / ngày
Nguồn gốc: DongGuan của Trung Quốc Hàng hiệu: DGKYD
Chứng nhận: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Số mô hình: DGKYD111Q066BA2A1D

Thông tin chi tiết

Loại sản phẩm: RJ45 Phương pháp đóng gói: Gói nội tuyến đơn
Phong cách gắn kết PCB: NHÚNG, DÌM Hình dạng: hình chữ nhật
Cái khiên: thau Số chân: 10
Số lượng lõi: số 8 Kích thước (mm): 16 * 21,1 * 13,45
Mạ vàng trên chân tiếp xúc: 6U Nhiệt độ hoạt động: - 40 ℃ ~ 85 ℃
Nhiệt độ bảo quản: - 40 ℃ ~ 85 ℃
Điểm nổi bật:

Đầu nối được bảo vệ 10 PIN DIP

,

Đầu nối được bảo vệ 10/100 BASE-TX RJ45

,

Giắc cắm mô-đun RJ45 hình chữ nhật

Mô tả sản phẩm

DGKYD111Q066BA2A1D Giắc cắm mô-đun 10/100 BASE-TX được lọc tích hợp LED 10PIN DIP đầu nối được bảo vệ

Điểm mạnh của chúng tôi:

Loại giao diện: ứng dụng đầu pha lê: 10/100 / 1000BASE-T Ethernet

Kiểu: RJ45 tích hợp từ tính

Tần số làm việc: đặc tính tần số cao: lọc, chống nhiễu

Nhiệt độ làm việc:- 40 ℃ - 85 ℃

Nhiệt độ bảo quản: - 40 ℃ - 85 ℃

Hàn không chì: chiều cao hàn sóng lên đến 265 ℃



RJ45 đầy đủ các phụ kiện mạch tích hợp, nhà sản xuất đầu nối mạng RJ45 cung cấp trực tiếp

1. Hình thức kinh doanh: Nhà sản xuất

2. Thời gian giao hàng: giao hàng đúng hẹn, khoảng hai tuần.

3. Thông số kỹ thuật cho sự lựa chọn: Đèn báo LED (xanh lá cây, vàng, đỏ, cam, xanh lam, LED hai màu)

Che chắn bằng ngón tay EMI hoặc không

tỷ lệ cuộn dây của lõi từ

đa dạng hóa mạch từ tính tùy chọn

tiếp xúc mạ vàng (FU, 3U, 6U, 15u, 30U, 50U)

vật liệu vỏ nhựa (PBT, PA46, PA9T, LCP)

4. Tính chất điện của sản phẩm đáp ứng tiêu chuẩn ngành, hình thức và cơ tính đáp ứng kích thước ngoại hình, tiêu chuẩn ngành cơ khí chế tạo, tiêu chuẩn bảo vệ môi trường.Sự hài lòng của bạn là mục đích của dịch vụ của chúng tôi!



Các thông số hiệu suất:

1. Áp dụng cho Ethernet, tỷ lệ cuộn dây: 1CT: 1CT

2. Đáp ứng tiêu chuẩn IEEE 802.3 & ANSI X 3.263

3. Điện cảm hở mạch (OCL): 350uH (MIN) @ 100kHz, 0,1VRMS với 8Ma DC Bias

4. Quy trình hàn sóng 265 ℃ Max đáp ứng các yêu cầu của tiêu chuẩn ROHS của EU

5. Chịu được điện áp: 2250VDC tối đa 1mA, 60 giây

6. trở kháng: 100 ohms

7. Giao diện RJ45 đáp ứng tiêu chuẩn FCC 68.5

8. Điện trở DC: 1,5 Ω



Thông số

Một phần số

DGKYD111Q066BA2A1D

Thương hiệu DGKYD / OEM / ODM
Nguồn gốc Quảng Đông của Trung Quốc Chứng nhận RoHS / CE / FCC / CE / ISO9001 / ISO14001
Loại sản phẩm Kết nối-Mô-đun Kiểu trình kết nối Jack
Loại giắc cắm RJ45 loại trình kết nối Jack mô-đun
Kiểu chốt Tiêu chuẩn Chốt cửa TAB xuống
Lọc Với bộ lọc Tùy chọn đèn LED Có đèn LED
Màu LED L-Green / R-Yellow Bảng điều khiển dừng Với các điểm dừng bảng điều khiển
Được che chắn Vâng Áp dụng đối với Bảng mạch in
Tốc độ hiệu suất 10/100/1000 BASE-T / TX Thích hợp cho kiểu hàn Hồi lưu (Thay thế).
Cấu hình cổng Cổng đơn Số vị trí 10
Cấu hình Jack 1X1 Các thiết bị đầu cuối mỗi cổng số 8
Vật liệu khiên Hợp kim đồng mạ trước với niken Định hướng gắn PCB Lối vào bên (Góc phải)
Tiếp xúc khu vực giao phối Vật liệu mạ Vàng 6u / 15u / 30u / 50u Liên hệ với vật liệu cơ bản Đồng phốt-pho
Vật liệu mạ tiếp xúc đuôi hàn Tin-chì so với Niken Phong cách gắn PCB Thông qua lỗ
Phương pháp kết thúc với PC Board Thông qua lỗ-Press-Fit Khóa bảng Có / không có khóa bảng
Vật liệu nhà ở PBT Polyester Màu nhà ở Màu đen
Nhiệt độ vật liệu nhà ở Tiêu chuẩn Xếp hạng khả năng cháy của UL UL 94V-0

Bản vẽ

DGKYD111Q066BA2A1D 10/100 BASE-TX được lọc tích hợp LED 10 PIN DIP kết nối được che chắn 0DGKYD111Q066BA2A1D 10/100 BASE-TX được lọc tích hợp LED 10 PIN DIP kết nối được che chắn 1DGKYD111Q066BA2A1D 10/100 BASE-TX được lọc tích hợp LED 10 PIN DIP kết nối được che chắn 2
